炭素繊維シート格子接着工法における
「せこたん™積層養生テープ」 の有用性

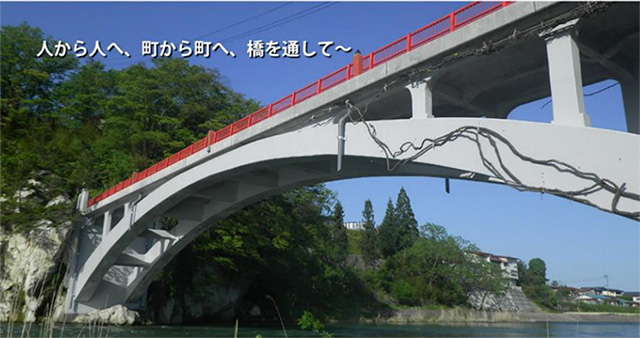

ミヤウチ建設株式会社は山形県寒河江市を拠点に地元に根差し、土木工事業のうち橋梁補修、補強、トンネル補修の分野に特化した施工・管理・コンサルティングを行う企業です。

橋梁補修に長年の経験と実績を持つミヤウチ建設株式会社に、炭素繊維シート格子接着工法での「せこたん™積層養生テープ」活用事例をお伺いしました。

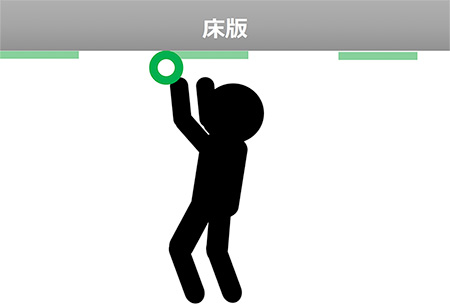

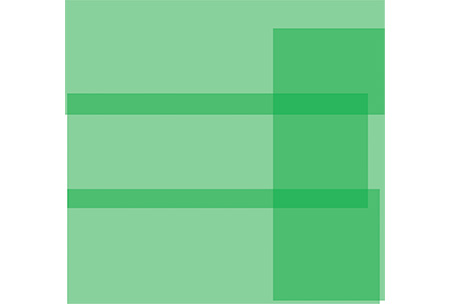

炭素繊維シート格子接着工法では窓部を作り、コンクリート素地を目視確認できるようにする必要があります。「コンクリート床板に養生テープを貼り、不陸修正材や炭素繊維シートに含浸させる接着剤などの樹脂が硬化する前にテープを剥がす」、この繰り返し作業は現場の大きな負担になっていました。また、作業者に対して養生テープの貼付方法を事前に説明しても、実際に施工してみると作業者によって貼り方やテープの重ね方が異なってしまい、スムーズにはく離できないなどの問題点がありました。

〔従来作業の問題点〕

これら問題点への対応を検討していたところ、同業他社より「せこたん™積層養生テープ」を紹介され、採用してみました。テープを使う点は変わらないので本当に作業改善効果があるのか、半信半疑ではありました。従来の養生テープでは3回の貼り直しに最も時間と労力を要しますが、「せこたん™積層養生テープ」は4層分の養生テープがあらかじめ積層されているため、貼付作業が最初の1回で済み、あとは４回はく離するだけですので大幅な工期短縮につながりました。また、1層毎に色の異なる養生テープで構成されているため、視覚的に統一した方向での貼付がしやすく、施工者による貼り方のばらつきがなくなり、はく離作業の効率化を実現することができました。

窓（コンクリート素地）の大きさを150mm角にするため、窓に対して両端10mmのマージンを確保できる130mm幅の「せこたん™積層養生テープ」を使用し、以下の手順で施工しました。

1. ①
   コンクリート表面をブロワーなどで清掃し、念のためテーププライマーを塗布
2. ②
   事前に130mm角に裁断しておいた「せこたん™積層養生テープ」を貼付
3. ③
   プライマー、不陸修正材を塗布した後、1層目(最上層)をはく離
4. ④
   含浸接着樹脂を用いて主鉄筋、配力筋方向にそれぞれ炭素繊維シートを貼付
5. ⑤
   各方向の含浸接着樹脂硬化前に2層目、3層目をはく離
6. ⑥

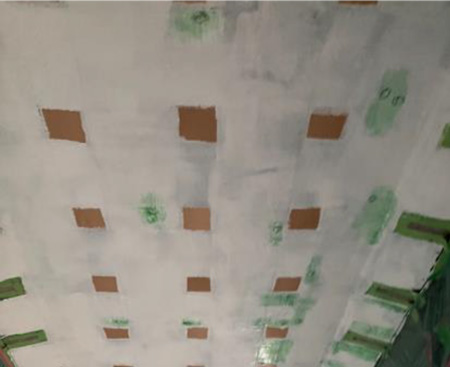

   中塗り、上塗りの順に塗布し、4層目(最下層)の中央部にカッターで切り込みを入れてはく離

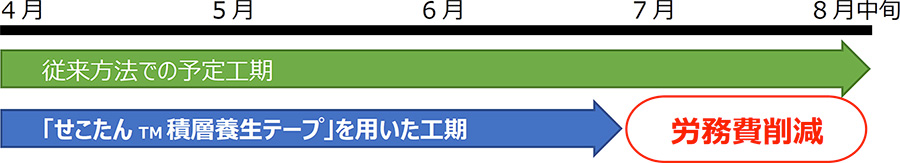

施工面積2,100㎡に対し、従来法での予定工期は2025年4月～8月中旬でしたが、「せこたん™積層養生テープ」による養生工程の効率化により、6月末の工事完了が見込まれ、大幅に施工期間を短縮することができました。平均8～9人/日の施工者を動員していたため、労務費の削減効果が大きいことも実感しています。

「せこたん™積層養生テープ」を使用することで、炭素繊維シート格子接着工法の施工短縮（せこうたんしゅく）、作業の標準化を進めることができました。
